Modelos
|
30 mil
|
50 mil
|
|
Entrada de CC (lado fotovoltaico)
|
|
|
|
Tamaño máximo recomendado del conjunto fotovoltaico
|
60 kW
|
100 kW
|
|
Potencia de entrada fotovoltaica máxima utilizable
|
60 kW
|
96 kW
|
|
Voltaje máximo de entrada
|
1000 voltios
|
|
Tensión nominal
|
600 voltios
|
|
Voltaje de arranque
|
180 voltios
|
|
Rango de voltaje MPPT
|
150 - 850 voltios
|
|
Corriente máxima de entrada
|
40 A / 40 A / 40 A
|
4 × 40 A
|
|
Corriente máxima de cortocircuito
|
60 A / 60 A / 60 A
|
4 × 60 A
|
|
Número MPPT / Número máximo de cadenas de entrada
|
3 / 6
|
4 / 8
|
|
Batería
|
|
|
|
Tipo de batería
|
Iones de litio
|
|
Rango de voltaje de la batería
|
150 - 800 voltios
|
|
Máxima potencia de carga/descarga
|
33 kW
|
55 kW
|
|
Corriente máxima de carga/descarga
|
70 A × 2
|
|
Número de entradas de batería
|
2
|
|
Máxima potencia de carga/descarga de cada entrada
|
33 kW
|
35 kW
|
|
Comunicación
|
CAN/RS485
|
|
Salida CA (lado de la red)
|
|
|
|
Potencia de salida nominal
|
30 kW
|
50 kW
|
|
Potencia de salida aparente máxima
|
30 kVA
|
50 kVA
|
|
Tensión nominal de la red
|
3/N/PE, 220 V/380 V; 3/N/PE, 230 V / 400 V
|
|
Frecuencia nominal de la red
|
50 Hz / 60 Hz
|
|
Corriente nominal de salida de la red
|
45,6 A / 43,3 A
|
76 A / 72,2 A
|
|
Corriente de salida máxima
|
45,6 A / 43,3 A
|
76 A / 72,2 A
|
|
Factor de potencia
|
> 0,99 (0,8 adelantado - 0,8 rezagado)
|
|
distorsión armónica total
|
< 3%
|
|
Entrada CA (lado de la red)
|
|
|
|
Corriente máxima de paso de CA
|
91,2 A / 86,6 A
|
152 A / 144,4 A
|
|
Tensión de entrada nominal
|
3/N/PE, 220 V/380 V; 3/N/PE, 230 V / 400 V
|
|
Frecuencia de entrada nominal
|
50 Hz / 60 Hz
|
|
Generador de entrada
|
|
|
|
Potencia máxima de entrada
|
30 kW
|
50 kW
|
|
Corriente de entrada nominal
|
45,6 A / 43,3 A
|
76 A / 72,2 A
|
|
Tensión de entrada nominal
|
3/N/PE, 220 V/380 V; 3/N/PE, 230 V / 400 V
|
|
Frecuencia de entrada nominal
|
50 Hz / 60 Hz
|
|
Salida CA (respaldo)
|
|
|
|
Potencia de salida nominal
|
30 kW
|
50 kW
|
|
Potencia de salida aparente máxima
|
1,6 veces la potencia nominal, 2 s
|
|
Tiempo de conmutación de respaldo
|
<10 ms
|
|
Tensión nominal de salida
|
3/N/PE, 220 V/380 V; 3/N/PE, 230 V / 400 V
|
|
Frecuencia nominal
|
50 Hz / 60 Hz
|
|
Corriente de salida nominal
|
45,6 A / 43,3 A
|
76 A / 72,2 A
|
|
THDv (@carga lineal)
|
< 2%
|
|
Eficiencia
|
|
|
|
Máxima eficiencia
|
97,80%
|
|
Eficiencia de la UE
|
97,40%
|
|
BAT cargada por PV máxima eficiencia
|
98,50%
|
|
BAT cargada/descargada a máxima eficiencia de CA
|
97,50%
|
|
Protección
|
|
|
|
Protección anti-isla
|
Sí
|
|
Protección contra sobrecorriente de salida
|
Sí
|
|
Protección contra cortocircuitos
|
Sí
|
|
Interruptor de CC integrado
|
Sí
|
|
Protección contra polaridad inversa de CC
|
Sí
|
|
Protección contra sobretensiones
|
CC Tipo II / CA Tipo II
|
|
AFCI 2.0 integrado
|
Opcional
|
|
Datos generales
|
|
|
|

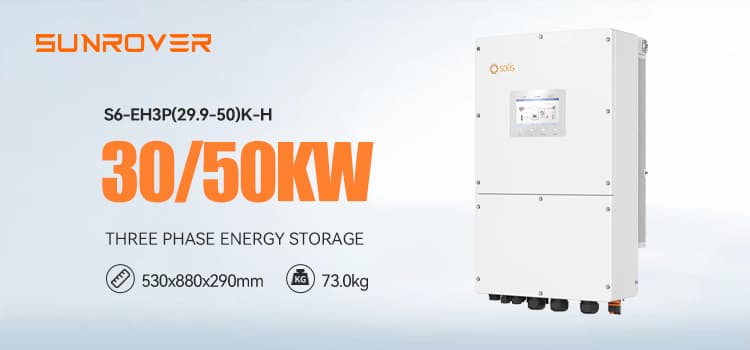

Dimensiones (An × Al × Pr)
|
530 × 880 × 290 mm
|
|
Peso
|
73 kilos
|
|
Topología
|
Sin transformador
|
|
Autoconsumo (nocturno)
|
< 35 W
|
|
Rango de temperatura ambiente de funcionamiento
|
-25 ~ +60 °C
|
|
Humedad relativa
|
0 - 95%
|
|
Protección contra la entrada
|
IP66
|
|
Concepto de refrigeración
|
Refrigeración inteligente por ventilador
|
|
Altitud máxima de operación
|
4000 metros
|
|
Norma de conexión a la red
|
G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1/EN 50549-10, VDE 0126/UTE C 15/VFR:2019,
NTS 631/RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2,
IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA Nº 140, DE 21 DE MARÇO DE 2022
|
|
Norma de seguridad/EMC
|
IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011
|
|
Características
|
|
|
|
Conexión fotovoltaica
|
Conector de conexión rápida MC4
|
|
Conexión de la batería
|
Conector de terminal
|
|
Conexión de CA
|
Bloque de terminales
|
|
Mostrar
|
Pantalla LCD de 7.0" y Bluetooth + aplicación
|
|
Comunicación
|
CAN, RS485, Ethernet, Opcional: Wi-Fi, Celular, LAN
|
